3.3.3　問題３

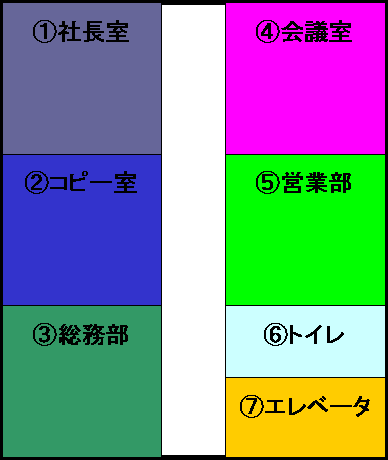

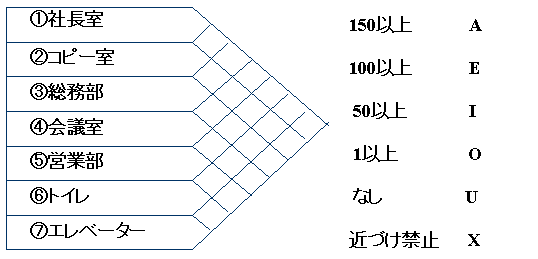

＜オフィスレイアウト＞ 　以下のデーターを基に、SLPに考え方に沿って以下のオフィスのレイアウトの 改善を行いなさい。 条件： オフィス全体は現在の大きさと形状を保たなければならない。 トイレとエレベーターの位置は動かすことはできない。 現在の通路の幅は保たなければならない。 表　昨年の移動量データ 項目 移動量 項目 移動量 �@と�B 180 �Bと�D 160 �@と�C 30 �Bと�F 60 �@と�D 10 �Cと�D 400 �@と�F 5 �Cと�E 35 �Aと�B 300 �Dと�E 20 �Aと�D 200 �Dと�F 70 �Aと�E 20 �Eと�F 30 �Aと�F 5     �@以下のアクティビティー相互関係表を完成しなさい。 �Aアクティビティー関連線図を完成しなさい。 アクティビティ 線の種類 A E I O なし U X - - - - �B面積相互関係ダイアグラムを完成しなさい。 �C統合と調整を行なって、新レイアウト案を作成しなさい。 　解答は配布されるパワーポイントのファイルに行うこと。

---
