3.3　演習２

　3.3.1　問題１
＜店舗レイアウト＞
　以下のデーターを基に、SLPに考え方に沿ってワーソン目白支店の店舗 レイアウトの改善を行いなさい。

条件：
  1. レジカウンターと出入り口の位置の変更はできない。
  2. 現在と同じ通路の幅を保たなければならない。
  3. 店舗全体は現在の大きさと形状を保たなければならない。
  4. アイス、冷凍食品とお弁当は近づけることはできない。なお、この関係は何よりも優先する。

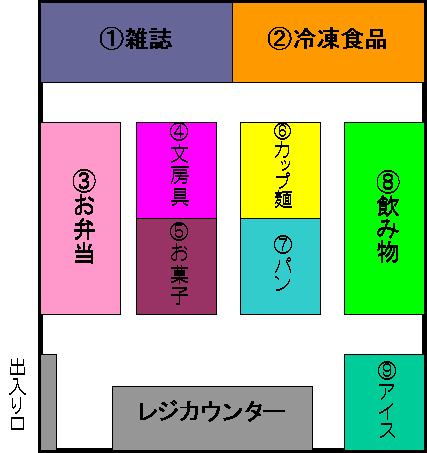

現在の目白支店のレイアウト

表　10月の人数データ
項目人数項目人数
①と③の両方を買った人50④と⑥の両方を買った人20
①と④の両方を買った人30④と⑦の両方を買った人30
①と⑤の両方を買った人90④と⑧の両方を買った人10
①と⑦の両方を買った人80⑤と⑥の両方を買った人30
①と⑧の両方を買った人110⑤と⑦の両方を買った人70
②と③の両方を買った人10⑤と⑧の両方を買った人130
②と⑤の両方を買った人20⑤と⑨の両方を買った人30
②と⑥の両方を買った人40⑥と⑦の両方を買った人30
②と⑦の両方を買った人30⑥と⑧の両方を買った人10
②と⑧の両方を買った人15⑦と⑧の両方を買った人130
③と⑤の両方を買った人50⑦と⑨の両方を買った人60
③と⑧の両方を買った人200⑧と⑨の両方を買った人115
④と⑤の両方を買った人10

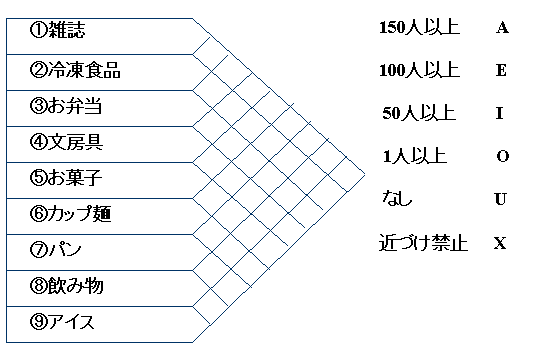

①以下のアクティビティー相互関係表を完成しなさい。

②アクティビティー関連線図を完成しなさい。

アクティビティ線の種類
A
E
I
Oなし
U
X - - - -

③面積相互関係ダイアグラムを完成しなさい。

④統合と調整を行なって、新レイアウト案を作成しなさい。

　解答は配布されるパワーポイントのファイルに行うこと。
